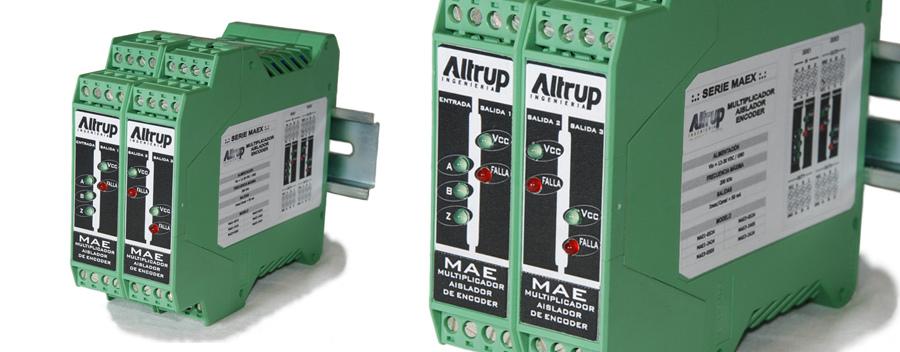

El módulo aislador multiplicador de encoders (MAE) es la interfase perfecta entre su encoder y el controlador, permitiendo el cambio de niveles, la multiplicación de salidas o la regeneración de la señal cuando la longitud del cable es muy extensa (Encoder Repeater).
Las entradas del MAE (A-B-Z) podrán ser single-ended o diferenciales tanto en 5V como en 24V. Las salidas son tipo push-pull, tiene protección por cortocircuito y diagnóstico por bajo nivel de alimentación.
El módulo MAE posee dos versiones, el MAE1 que tiene una entrada (A-B-Z) y una salida (A1-B1-Z1) y el MAE3 el cual tiene una entrada y tres salidas (A1-B1-Z1) (A2-B2-Z2) (A3-B3-Z3).
- Aislación óptica entre salidas y entrada.
- Salidas push-pull con protección por cortocircuito.
- Alimentación salidas rango HTL con protección por inversión de polaridad.
- Borneras enchufables.
